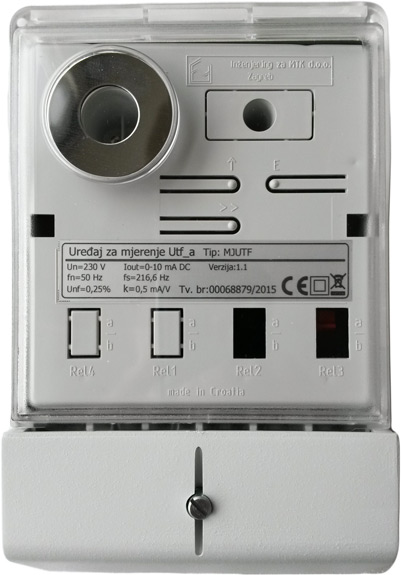

Uređaj za mjerenje amplitude mrežno tonfrekventnog signala (MTU) tip: MJUTF 1.1

Namjena:

  • Uređaj je namijenjen za mjerenje razine signala MTU u distributivnoj mreži, te njegovu pretvorbu u standardni strujni mjerni signal od 0-10 mA. Kao takav on je prilagođen i pogodan za sustave daljinskog vođenja (SDV) gdje se može voditi njegova kronološka registracija. Na taj način može se postići kvalitetniji nadzor rada sustava MTU, te preventivno uočiti uzroke koji mogu dovesti do oslabljenog širenja signala MTU.

Tehničke značajke:

  • Uređaj mjeri tonfrekventni signal i pretvara njegovu amplitudu (efektivnu vrijednost) u odgovarajući iznos istosmjerne struje. Struja može biti prisutna na izlazu, najduže do početka sljedeće emisije telegrama, odnosno toliko dugo da ju stigne obraditi i najsporiji sustav daljinskog vođenja, ili prema posebnom zahtjevu korisnika.
  • Uređaj može mjeriti sve vrste telegrama: Semagyr 50 a, Ricontic b, DIN 4386-301 (Versacom) i druge.

Kućište i priključivanje:

  • Uređaj je smješten u standardno kućište koje se koristi za MTU prijemnike DIN 43861-2.
  • Uređaj se montira na zid pomoću tri vijka, ali može biti i samostojeća jedinica.
  • Priključivanje uređaja je vrlo jednostavno, tako da je potrebno dovesti napajanje fazu i nulu i dvije žice na stezaljke za strujni izlaz, i bez straha od krivo okrenutih žica jer je napon napajanja galvanski odvojen od strujnog izlaza.
  • Na priključne stezaljke uređaja može se spojiti dvije žice do 2,5 mm2 ili jedna do 6 mm2

Tehnički podaci:

Naziv Uređaj za mjerenje Utf-a
Tip MJUTF1.1
Napon napajanja 230 V~, (+15%,-20%)
Potrošnja 12 VA
Napon djelovanja Uf 0,5% Un
Napon nedjelovanja Unf 0,3% Un
Frekvencija telegrama 183,33 - 750 Hz
Mjerni opseg
(izlazna struja)		 10V (10 mA) R≤1k
Mjerni opseg
(izlazna struja)		 20V (20 mA) R≤500
Vrijeme postavljanja struje u 0 mA
nakon pojave start impulsa		 60 s, ili prema zahtjevu korisnika
Točnost mjerenja ≤5%
Radna temperatura -25 do +55°C
Izlazni bistabilni relej 16 A, cos φ=1
Kontakti releja 1 x preklopni beznaponski
Potreban otpor strujne petlje ≤1k
Stupanj mehaničke zaštite IP 51
Dimenzije kućišta DIN 43861-2,
175 x 105 x 68 mm
Težina 0.5 kg

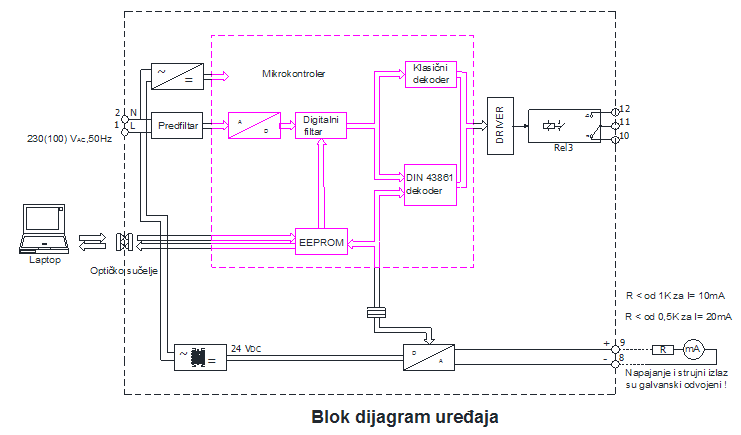

Blok dijagram:
