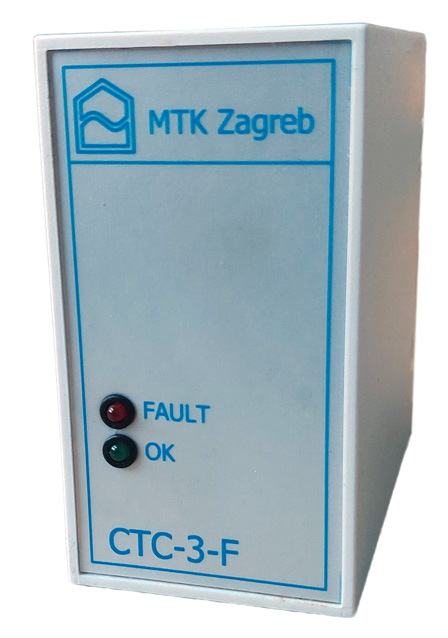

Uređaji za kontrolu isključnih krugova prekidača CTC-3-F

Primjena

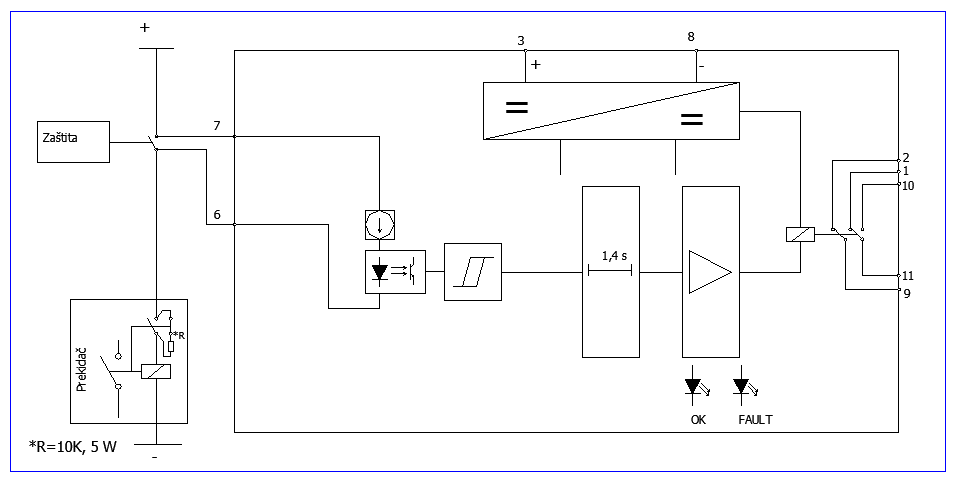

Uređaj služi za za kontrolu isključnih krugova prekidača. Shema spajanja se nalazi na slici ispod.

Karakteristike

• trajni nadzor isključnih krugova prekidača
• otkrivanje bilo koje vrste kvara: prekid namotaja zavojnice, nestanak pomoćnog ili glavnog napajanja, loših kontakata prekidača i sl.
• propad napona kraći od 3 sekunde(tipično 1,4) neće prouzročiti lažne dojave
• galvansko odvajanje nadziranog i signalnih strujnih krugova
• pokriva razne raspone napona pomoćnog i glavnog napajanja
• indikacija ispravnosti rada LED diodom i relejnim kontaktom
• uređaj smješten u kućište izrađeno od samogasivog materijala
• uređaj se isporučuje sa 11-pinskim podnožijem koje se ugrađuje na nosač TS35 ili se pričvršćuje pomoću vijaka
